仿金蝶，物料库存系统设计与实现思路

2019/5/11 posted in 业务

公司最近也在开发库存系统，就拿业界比较成功的金蝶来分析学习，提升自身的业务水平
库存系统最重要的就是入库与出库，成本与利润的计算

入库操作核心流程
入库操作时序图
出库操作核心流程
出库操作时序图

参与的角色

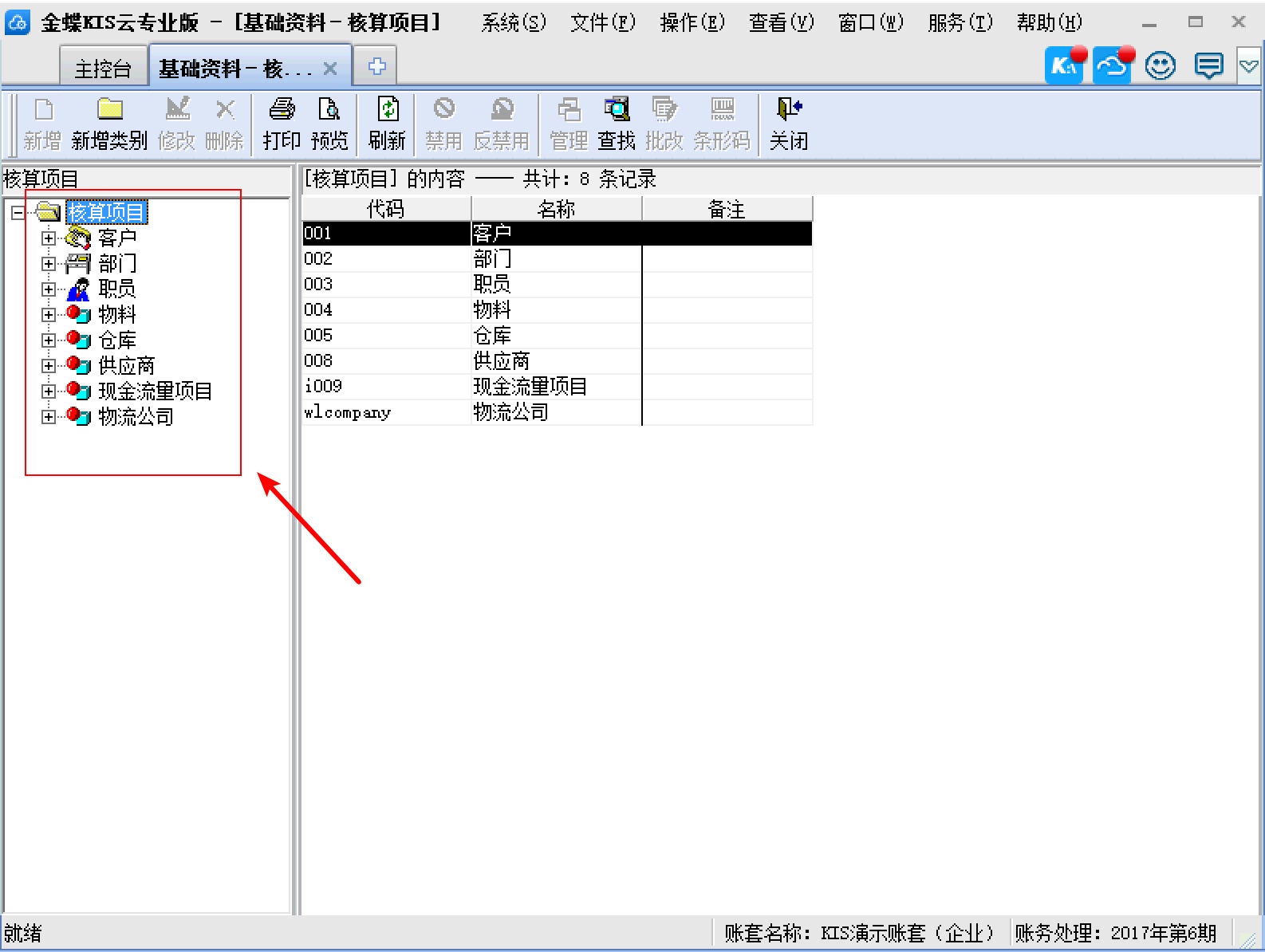

出入库操作参与的角色可以在金蝶系统里的核算项目里看到，这个角色非常重要，涉及到后面的表结构设计

可以看到有很多的角色，因为金蝶不仅仅是个库存系统，同时也是一个完整财务系统，找出库存系统不可缺少的角色有以下几个

供应商：库存系统把物料出库给供应商，供应商供货给系统就入库
物料：参与库存计算的最小单位
仓库：同一个物料可以同时出现在多个仓库中，但是出入库的对象一次只能选择一个仓库

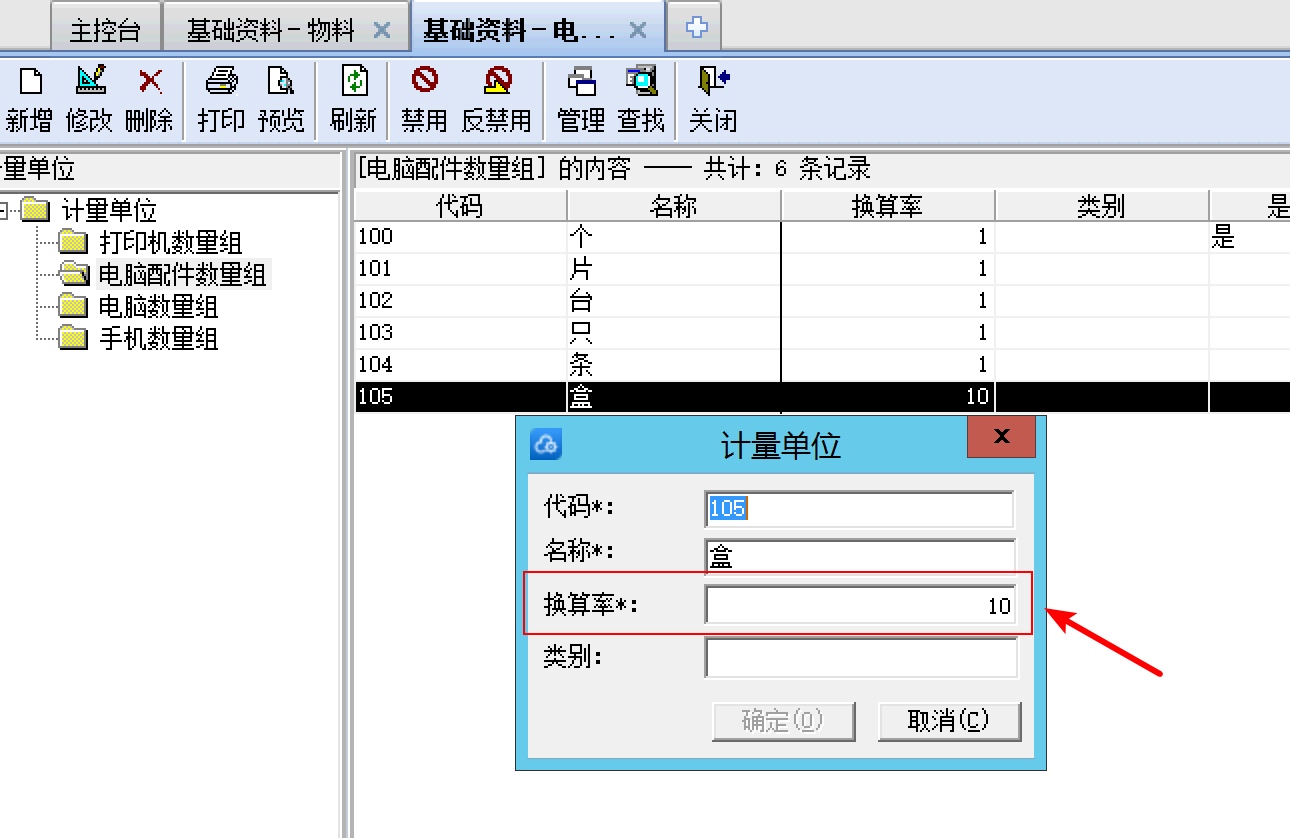

在计量单位里可以管理物料的单位

特别注意这个计量单位里的换算率，比如上面的盒的换算率是10，个是默认单位，就表示1盒可以换成10个

还有一个发起出入库方的角色（一般是一个公司发起出入库），这里出入库都是作者，表结构上暂时忽略

出入库

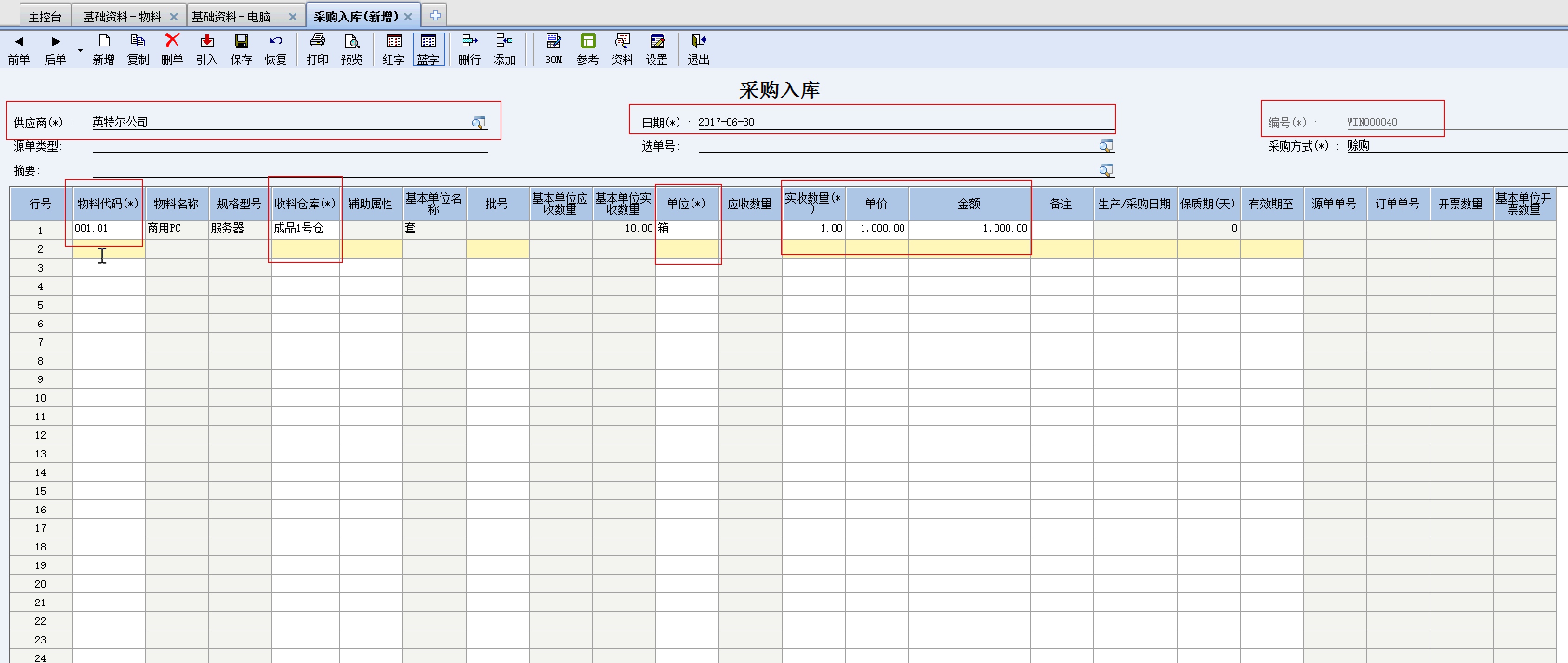

打开仓库管理->采购入库/销售出库，拿采购入库举例

可以看到入库单核心的字段有这些

供应商（这些物料从哪里采购的）
入库日期
编号（不可修改，自动生成）
入库的物料
入库的仓库
实收的数量
实收的数量的单位
单价
金额

计价方式

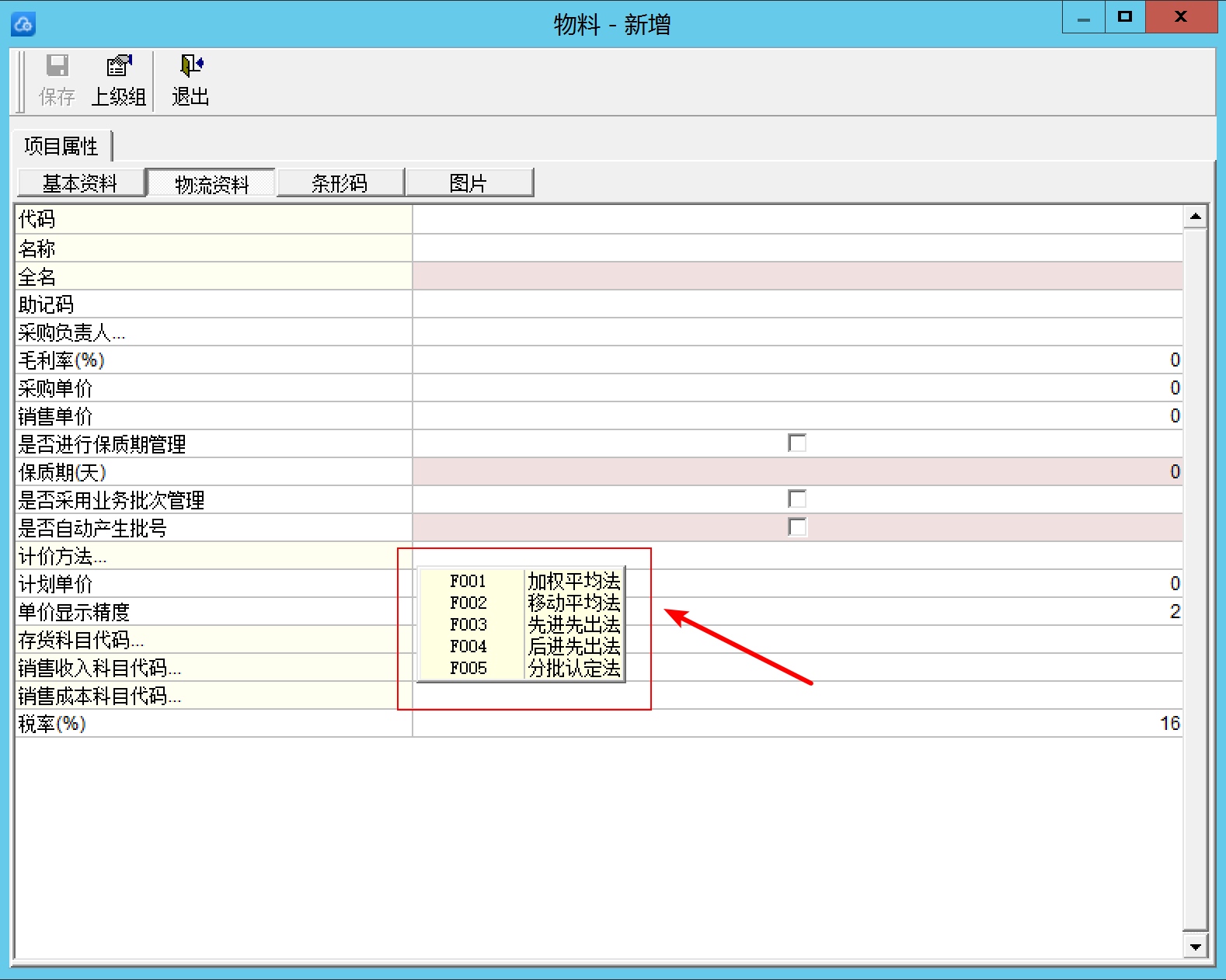

在金蝶的新增物料界面，可以查看当前系统支持的计价方法

目前业界广泛使用有：

移动平均法
先进先出法
其它的计价方式目前使用得比较少了，有兴趣的可以去了解下会计知识
目前对先进先出法比较熟悉，就拿先进先出的计价方法举例了

表结构设计

出入库单据表
出入库单据里关联的物料表
批次物料库存金额结存表
批次物料库存出入库记录表
供应商表
物料表
仓库表
单位表
库存表
可以看到这个最简单的批次库存表也有9张表了
下面由作者认为的从简单到复杂的顺序来设计表，设计一个满足出入库的最小表结构

单位表

目前不考虑换算率，也就不参与库存的换算，所以单位表的字段就比较简单了
sql如下：

CREATE TABLE `unit` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
  `code` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '物品编码',
  `name` varchar(128) NOT NULL DEFAULT '' COMMENT '名称',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE KEY `name` (`name`) USING BTREE,
  UNIQUE KEY `code` (`code`) USING BTREE COMMENT '`'
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='计量单位';

供应商表

供应商在系统里是出入库的对象，入库的物料是从供应商那里买来的，出库的物料是退货给供应商

CREATE TABLE `supply` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
  `name` varchar(45) NOT NULL DEFAULT '' COMMENT '名称',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='供应商表';

仓库表

仓库表用来标识物料存在在那个仓库，同一个物料可能存在在多个仓库，入库时必须选择物料入到那个库

CREATE TABLE `warehouse` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `organization_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '门店id',
  `name` varchar(32) NOT NULL DEFAULT '' COMMENT '库房名称',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='库房信息表';

库存表

用来记录物料在不同仓库的库存，入库和出库时需要把库存数量从批次里同步到库存表里

CREATE TABLE `inventory` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `warehouse_id` bigint(20) unsigned NOT NULL COMMENT '库房ID',
  `material_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '物料id',
  `count` decimal(16,2) NOT NULL DEFAULT '0.00' COMMENT '总库存',
  `lock_count` decimal(16,2) NOT NULL DEFAULT '0.00' COMMENT '占用库存',
  `available_count` decimal(16,2) NOT NULL DEFAULT '0.00' COMMENT '可用库存',
  `cost_amount` decimal(16,4) NOT NULL DEFAULT '0.0000' COMMENT '成本总金额',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '更新时间',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '创建时间',
  `deleted_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '删除时间',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_group_id_label_id_relation_id_type` (`warehouse_id`,`material_id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='仓库库存表';

物料表

物料是库存操作的基本对象

CREATE TABLE `material` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
  `material_code` varchar(45) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '物品编码',
  `name` varchar(45) NOT NULL COMMENT '名称',
  `category_id` int(11) unsigned NOT NULL COMMENT '所属分类',
  `category_name` varchar(45) NOT NULL COMMENT '分类名称',
  `unit_weight` decimal(10,4) unsigned NOT NULL DEFAULT '0.0000' COMMENT '单位重量',
  `base_unit_id` bigint(20) DEFAULT NULL COMMENT '主单位id',
  `base_unit_name` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT '' COMMENT '主单位名称',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '更新日期',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '创建时期',
  `deleted_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '删除时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='物料';

出入库单据表

单据表用来记录有多少个出入库单，和单据的一些元信息，比如这个单据的发起的供应商，操作人，单据金额，单据里的物料的数量等

CREATE TABLE `in_out` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT,
  `type` tinyint(2) unsigned NOT NULL DEFAULT '0' COMMENT '1:采购订单 2:采购收货单 3:采购退货单',
  `in_out_code` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '单号',
  `warehouse_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '仓库ID',
  `warehouse_name` varchar(64) NOT NULL DEFAULT '' COMMENT '仓库名称',
  `supply_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '供应商id',
  `supply_name` varchar(64) NOT NULL DEFAULT '' COMMENT '供应商名称',
  `address` varchar(45) NOT NULL DEFAULT '' COMMENT '交货地址',
  `count` int(10) unsigned NOT NULL DEFAULT '0' COMMENT '物料数量',
  `amount_total` decimal(18,8) unsigned NOT NULL DEFAULT '0.00000000' COMMENT '当前单据总金额',
  `amount_count` decimal(10,2) unsigned NOT NULL DEFAULT '0.00' COMMENT '当前单据总数量',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '创建时间',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '更新时间',
  `deleted_at` int(11) NOT NULL DEFAULT '0' COMMENT '删除时间',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_group_id_expense_sn` (`in_out_code`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='单据表';

出入库单据物料关联表

记录出入库里的物料的详细信息，比如物料的名称，编码，单位，数量，单价，金额，税额等参与库存计算的核心字段

CREATE TABLE `in_out_detail` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键ID',
  `warehouse_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '仓库ID',
  `warehouse_name` varchar(62) NOT NULL DEFAULT '' COMMENT '仓库名称',
  `in_out_code` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '单号',
  `in_out_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '单号ID',
  `in_out_type` tinyint(4) DEFAULT NULL COMMENT '单据类型',
  `material_id` bigint(20) unsigned NOT NULL DEFAULT '0' COMMENT '关联ID',
  `material_name` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '关联物料名称',
  `material_code` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '关联物料sn',
  `unit_basic_name` varchar(32) NOT NULL DEFAULT '' COMMENT '基本单位名称',
  `unit_basic_value` decimal(10,3) NOT NULL DEFAULT '1.000' COMMENT '基本单位数值',
  `unit_basic_count` decimal(10,2) unsigned NOT NULL DEFAULT '0.00' COMMENT '主单位数量',
  `unit_basic_price` decimal(14,4) unsigned NOT NULL DEFAULT '0.0000' COMMENT '主单位不含税单价',
  `unit_basic_tax_price` decimal(14,4) unsigned NOT NULL DEFAULT '0.0000' COMMENT '主单位的含税单价',
  `unit_basic_total` decimal(18,8) unsigned NOT NULL DEFAULT '0.00000000' COMMENT '主单位不含税金额',
  `unit_basic_tax_total` decimal(18,8) NOT NULL DEFAULT '0.00000000' COMMENT '主单位含税金额',
  `tax` decimal(10,2) unsigned NOT NULL DEFAULT '0.00' COMMENT '税率',
  `tax_total` decimal(18,8) unsigned NOT NULL DEFAULT '0.00000000' COMMENT '税额',
  `production_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '生产日期',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0',
  `deleted_at` int(11) unsigned NOT NULL DEFAULT '0',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_in_out_id_material_id` (`in_out_id`,`material_id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1110 DEFAULT CHARSET=utf8 COMMENT='单据物料关联表';

物料批次表

这个批次表就是记录物料的所有的批次当前的库存状态，物料一个批次的库存理论上最多用到0库存.

CREATE TABLE `batch` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `code` int(11) DEFAULT NULL COMMENT '批次代码',
  `warehouse_id` bigint(20) DEFAULT NULL COMMENT '仓库id',
  `in_type` int(4) DEFAULT NULL COMMENT '入库单类型',
  `in_id` bigint(20) DEFAULT NULL COMMENT '入库单的id',
  `material_id` bigint(20) DEFAULT NULL COMMENT '物料、菜品、套餐关联id',
  `end_tax_price` decimal(14,4) DEFAULT '0.0000' COMMENT '当前含税单价',
  `end_price` decimal(14,4) DEFAULT '0.0000' COMMENT '当前不含税单价',
  `end_count` decimal(10,2) DEFAULT '0.00' COMMENT '当前 主单位库存数量 要减去占用数量',
  `end_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '当前不含税总金额（发生单据后这个值会发生变化）',
  `end_tax_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '当前含税总金额',
  `end_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '当前结存税额',
  `cost_tax_price` decimal(14,4) DEFAULT '0.0000' COMMENT '原含税单价',
  `cost_price` decimal(14,4) DEFAULT '0.0000' COMMENT '原不含税单价',
  `cost_count` decimal(10,2) DEFAULT '0.00' COMMENT '原主单位库存数量',
  `cost_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '原不含税总金额',
  `cost_tax_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '原含税总金额',
  `cost_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '原税额',
  `gross_profit` decimal(18,8) DEFAULT '0.00000000' COMMENT '利润金额(含税:入-成本/出-成本)',
  `lock_count` decimal(10,2) DEFAULT '0.00' COMMENT '占用/锁定数量',
  `production_at` int(11) DEFAULT NULL COMMENT '生产日期',
  `status` tinyint(1) DEFAULT '1' COMMENT '冻结为0 非冻结为1',
  `remark` varchar(128) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '备注',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '更新时间',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '创建时间',
  `deleted_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '删除时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='批次表';

物料批次快照表

记录每次批次物料表发生变化后的快照

CREATE TABLE `batch_snapshot` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `batch_id` bigint(20) DEFAULT NULL,
  `in_out_detail_type` int(4) DEFAULT NULL COMMENT '单据详情类型',
  `in_out_detail_id` bigint(20) DEFAULT NULL COMMENT '入库单价',
  `in_count` decimal(12,4) DEFAULT '0.0000' COMMENT '入库数量',
  `in_total_amount` decimal(18,8) DEFAULT NULL,
  `in_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '税额',
  `in_tax_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '入库含税金额',
  `out_price` decimal(14,4) DEFAULT '0.0000' COMMENT '出库单价',
  `out_count` decimal(10,2) DEFAULT '0.00' COMMENT '出库数量',
  `out_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库未含税金额',
  `out_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库税额',
  `out_tax_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库含税金额',
  `out_cost_tax_price` decimal(14,4) DEFAULT '0.0000' COMMENT '出库成本单价（含税）',
  `out_cost_price` decimal(14,4) DEFAULT '0.0000' COMMENT '出库成本单价（不含税）',
  `out_cost_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库成本含税金额',
  `out_cost_tax_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库成本不含税金额',
  `out_cost_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '出库成本税额',
  `end_price` decimal(14,4) DEFAULT '0.0000' COMMENT '当前未含税单价',
  `end_tax_price` decimal(14,4) DEFAULT '0.0000' COMMENT '当前含税单价',
  `end_count` decimal(10,2) DEFAULT '0.00' COMMENT '当前结存数量',
  `end_total_amount` decimal(18,8) DEFAULT '0.00000000' COMMENT '当前结存未含税金额',
  `end_tax_total_amount` decimal(18,8) unsigned DEFAULT '0000000000.00000000' COMMENT '当前结存含税金额',
  `end_tax_total` decimal(18,8) DEFAULT '0.00000000' COMMENT '当前结存税额',
  `updated_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '更新时间',
  `created_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '创建时间',
  `deleted_at` int(11) unsigned NOT NULL DEFAULT '0' COMMENT '删除时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='批次快照表';

核心算法

库存系统里只要影响库存和金额的操作都可以算作库存的核心算法，其中最重要的就是物料的计价方法了，因为每次出入库都会用到这个物料的计价方法，而不同的计价方法又会直接影响到库存的成本和利润

成本计算：成本是含税的，所以计算成本时需要把税也计算在内
1. 用户输入系统的成本是不含税的，那么系统需要用税点算出税额加到成本里
2. 用户输入系统的成本是含税的，那么系统需要减掉税点得到不含税的成本

先进先出的出库算法：先入库的批次先出库

一些注意的点

金额在mysql使用decimal类型存储，在java中使用BigDecimal类型表示
批次快照表只是记录批次物料的库存快照，不参与库存和成本的计算。

持续更新...
