在spring boot中集成微服务网关系统Spring Cloud Zuul

2019/5/8 posted in  Spring Boot

spring cloud zuul由大名鼎鼎的netflix公司开发，已经超越spring cloud gateway微服务网关系统，成为了Spring Cloud全家桶里排名第一的微服务网关系统了

网关作为所有应用系统的最前端，可以提供以下的价值

  1. 为后端微服务系统提供统一的入口
  2. 为后端微服务系统提供统一的授权机制
  3. 为后端微服务系统提供统一的认证机制
  4. 为后端微服务系统api提供统一签名校验机制
  5. 为流量入口添加日志记录
  6. qps统计
  7. 限流

完整代码已上传GITHUB，参考：https://github.com/neatlife/myzuul

创建网关项目

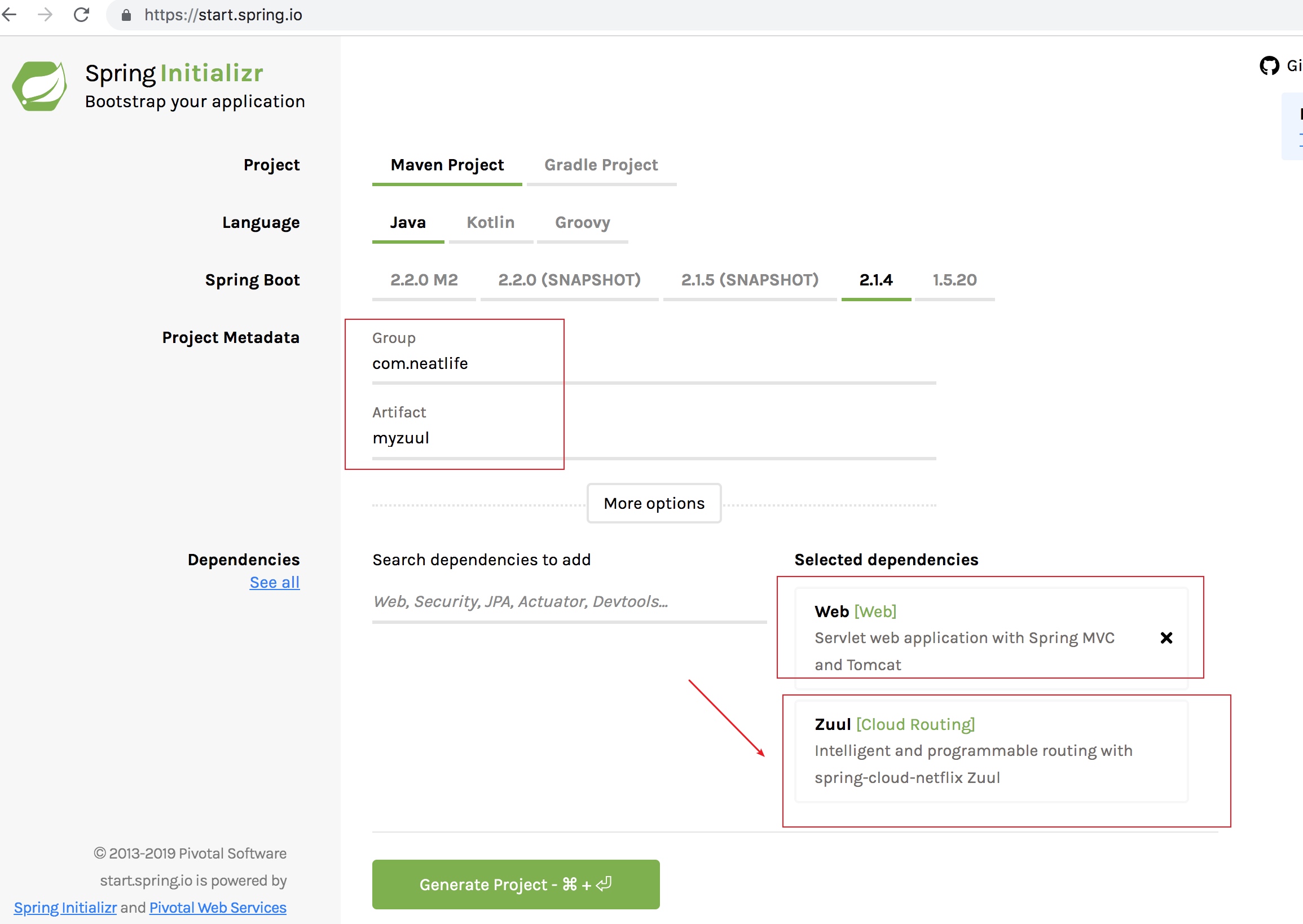

可以在https://start.spring.io/创建新的spring boot项目作为网关的骨架，比如

注意需要把Zuul网关组件添加进来，也可以手动添加，pom依赖如下：

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-zuul</artifactId>
</dependency>

代理后端服务

编辑Spring Boot main方法所在的主类，添加EnableZuulProxy注解，核心代码如下

@SpringBootApplication
@EnableZuulProxy
public class MyzuulApplication {

    public static void main(String[] args) {
        SpringApplication.run(MyzuulApplication.class, args);
    }

}

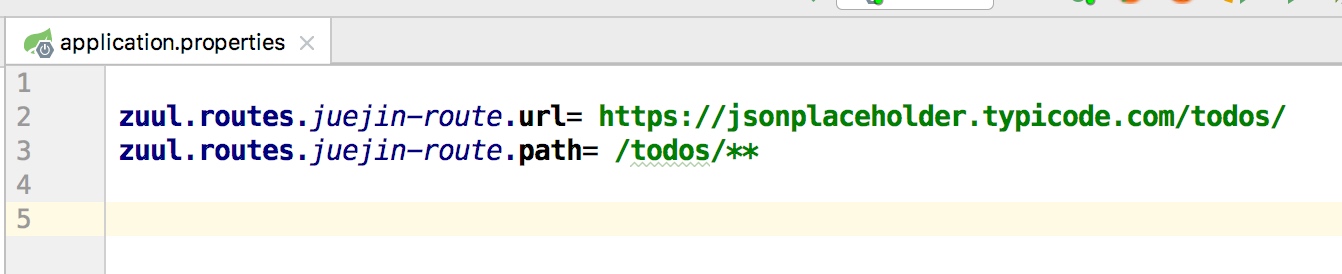

然后在application.properties配置文件中配置代理的后端服务，比如代理这个服务 https://jsonplaceholder.typicode.com/todos/

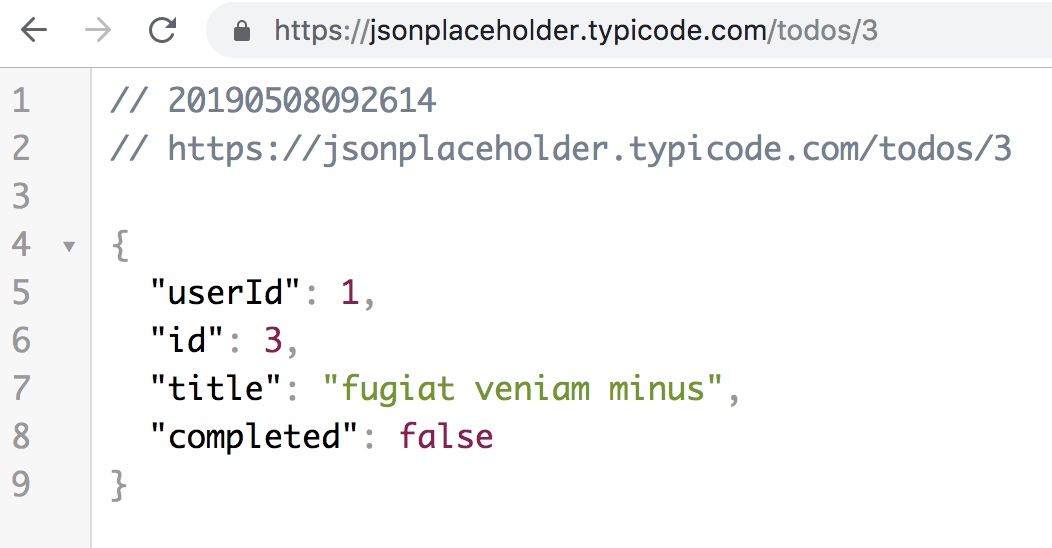

这个服务可以直接访问效果如下：https://jsonplaceholder.typicode.com/todos/3

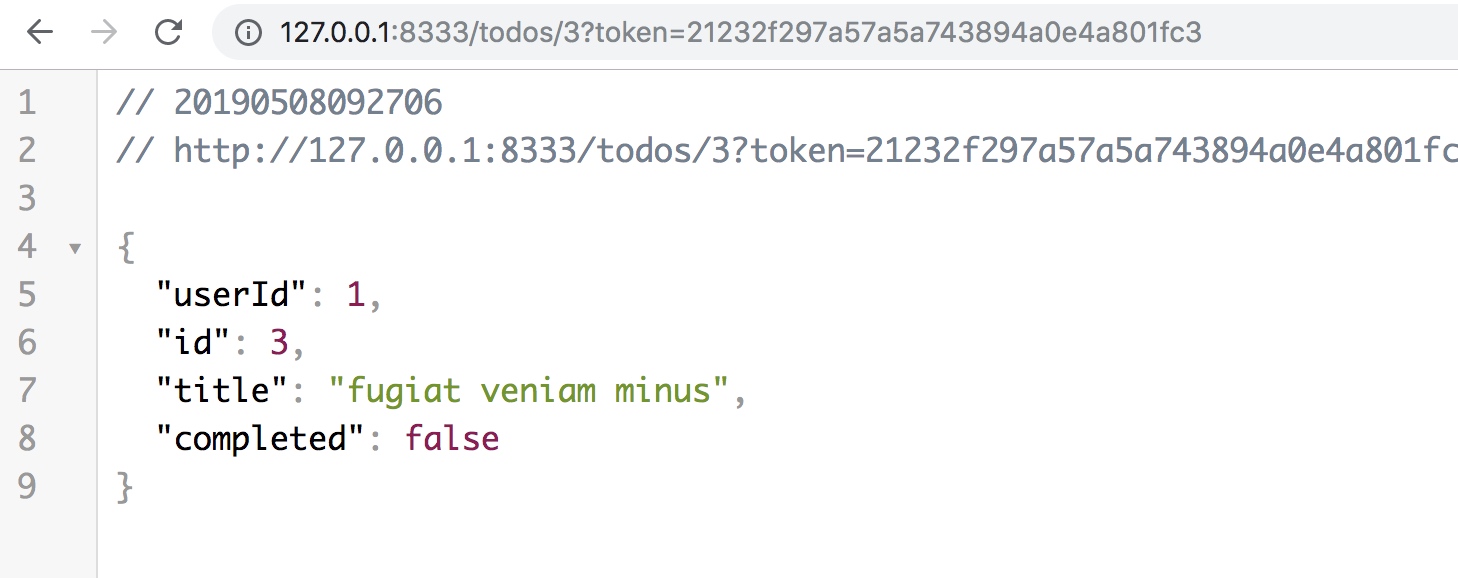

使用zuul代理访问效果如下

可以看到数据是完全一样的，网关只是起到了一个代理的作用

可以结合apollo配置中心实现自动刷新后端路由列表，参考: ZuulPropertiesRefresher.java

核心代码如下：

   @ApolloConfigChangeListener(interestedKeyPrefixes = "zuul.")
  public void onChange(ConfigChangeEvent changeEvent) {
    refreshZuulProperties(changeEvent);
  }

  private void refreshZuulProperties(ConfigChangeEvent changeEvent) {
    logger.info("Refreshing zuul properties!");

    /**
     * rebind configuration beans, e.g. ZuulProperties
     * @see org.springframework.cloud.context.properties.ConfigurationPropertiesRebinder#onApplicationEvent
     */
    this.applicationContext.publishEvent(new EnvironmentChangeEvent(changeEvent.changedKeys()));

    /**
     * refresh routes
     * @see org.springframework.cloud.netflix.zuul.ZuulServerAutoConfiguration.ZuulRefreshListener#onApplicationEvent
     */
    this.applicationContext.publishEvent(new RoutesRefreshedEvent(routeLocator));

    logger.info("Zuul properties refreshed!");
  }

过滤器系统

过滤器类型 过滤器执行时机 常见用法
PRE 在请求被路由之前调用 比如记录请求参数，认证
ROUTING 将请求路由到后端 比如请求dubbo搭建的后端服务
POST 在请求被路由之后调用 比如记录响应数据
ERROR 发生错误时执行该过滤器 比如给前端返回统一的报错json格式

web 系统

这个网关系统本身也是一个完整spring boot项目
可以编写控制器api，调用hibernate操作数据库等
比如在网关里编写登陆功能实现统一的授权功能

授权与认证

授权一般在网关里的控制器里实现授权的逻辑，授权一般可以指代登陆操作
认证一般在网关里的前置过滤器里实现，一般是检查是否登陆来决定是否允许访问网关后面的服务

网关登陆接口编写思路

流程代码如下

@PostMapping("/login")
public String login(@RequestParam(name = "username") String username,
                    @RequestParam(name = "password") String password
) {

    String token;

    // 到数据中检查用户名和密码是否合法
    if ("admin".equals(username) && "admin".equals(password)) {
        // 生成token，保存到redis中
        token = "21232f297a57a5a743894a0e4a801fc3";
    } else {
        throw new RuntimeException("用户名或密码错误");
    }

    // 返回token给前端，用来认证使用
    return token;
}

认证流程

使用pre类型的过滤器
流程代码如下

/**
 * 认证
 */
@Slf4j
public class CertificationFilter extends ZuulFilter {

    @Override
    public Object run() {
        HttpServletRequest request = RequestContext.getCurrentContext().getRequest();
        // 到redis中检查token是否存在
        if  ("21232f297a57a5a743894a0e4a801fc3".equals(request.getParameter("token"))) {
            return null;
        }
        throw new ZuulRuntimeException(new ZuulException("未授权用户禁止访问", 403, "token校验失败"));
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public int filterOrder() {
        return 0;
    }

    @Override
    public String filterType() {
        return FilterConstants.PRE_TYPE;
    }
}

就是普通的登陆接口，不过是把这个逻辑放到了网关里面

将请求的参数记录到日志

这样做的目的是在异常时可以通过日志找到请求参数
编写一个过滤器，获取请求参数并记录到日志中，核心代码如下

@Override
public Object run() {
    HttpServletRequest request = RequestContext.getCurrentContext().getRequest();
    Map<String, Object> parameters = getParametersFromRequest(request);
    log.info("网关有新的访问, url: {}, method: {}, parameters: {}", request.getRequestURL(), request.getMethod(), parameters);
    return null;
}

private Map<String, Object> getParametersFromRequest(HttpServletRequest request) {
    Enumeration<?> parameterNames = request.getParameterNames();
    Map<String, Object> parameters = new HashMap<>(16);
    while (parameterNames.hasMoreElements()) {
        String pName = (String) parameterNames.nextElement();
        Object pValue = request.getParameter(pName);
        parameters.put(pName, pValue);
    }
    return parameters;
}

完整代码参考：

统一错误返回格式

使用error过滤器可以实现
核心代码如下

@Slf4j
public class CustomErrorFilter extends ZuulFilter {

    @Override
    public Object run() {
        RequestContext ctx = RequestContext.getCurrentContext();
        // Remove error code to prevent further error handling in follow up filters
        ctx.remove("error.status_code");
        // block the SendErrorFilter from running
        ctx.set("sendErrorFilter.ran");

        ctx.setSendZuulResponse(false);
        ctx.getResponse().setContentType("application/json");
        ctx.getResponse().setCharacterEncoding("utf-8");
        ctx.getResponse().setHeader("Access-Control-Allow-Origin", "*");
        ctx.getResponse().setHeader("Access-Control-Allow-Methods", "*");
        ctx.getResponse().setHeader("Access-Control-Allow-Age", "86400");
        ctx.getResponse().setHeader("Access-Control-Allow-Headers", "*");
        ctx.setResponseStatusCode(200);
        StringWriter sw = new StringWriter();
        ctx.getThrowable().printStackTrace(new PrintWriter(sw, true));
        try {
            ZuulException zuulException = (ZuulException) ctx.getThrowable().getCause().getCause();

            ctx.getResponse().getWriter().write(
            "{\"message\": \"" +
                    zuulException.getMessage() +
                    "\", \"code\" :" +
                    zuulException.nStatusCode
                    + "}"
            );
        } catch (Exception e) {
            log.error("写入异常到客户端异常, estring: {}", e.toString());
        }
        return null;
    }

    @Override
    public boolean shouldFilter() {
        return true;
    }

    @Override
    public int filterOrder() {
        return -1;
    }

    @Override
    public String filterType() {
        return FilterConstants.ERROR_TYPE;
    }

}

注意需要加上以下设置

// 阻止别的错误处理过滤器再次对错误进行处理
ctx.remove("error.status_code");
// 阻止别的发送错误的过滤器对错误响应结果再次进行处理
ctx.set("sendErrorFilter.ran");

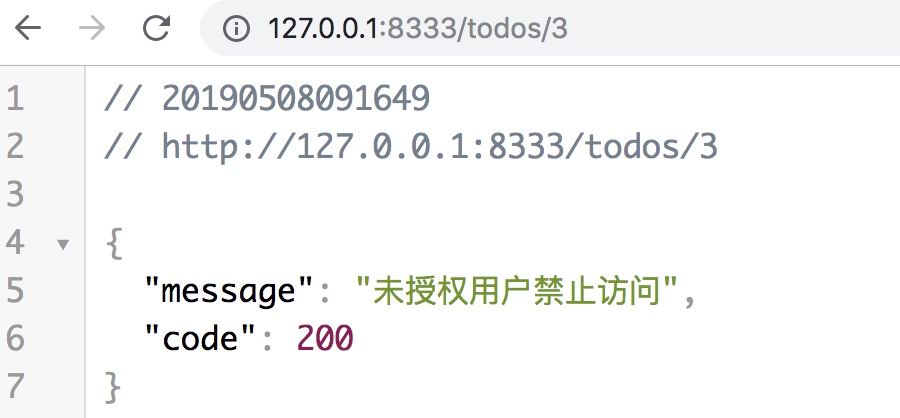

在浏览器中查看效果

zuul设置与调优

常用的调优参数如下:

连接池最大连接，默认是200
zuul.host.maxTotalConnections=1000

每个route可用的最大连接数，默认值是20
zuul.host.maxPerRouteConnections=1000

Hystrix最大的并发请求 默认值是100
zuul.semaphore.maxSemaphores=1000

hystrix熔断设置与调优

网关属于整个系统最前端的应用，同时又属于基础服务，和redis, mysql等基础服务一样，一般是不允许宕机的，可用性应该得到保证，保证可用性常用的技术就是使用降级熔断技术hystrix了

Hystrix 超时时间配置
配置默认的hystrix超时时间

hystrix.command.default.execution.isolation.thread.timeoutInMilliseconds=10000

配置特定方法的超时时间

hystrix.command.<hystrixcommandkey>.execution.isolation.thread.timeoutInMilliseconds=10000

的format为FeignClassName#methodSignature,下面是示例配置

hystrix.command.PressureService#getBalance(int).execution.isolation.thread.timeoutInMilliseconds=10000

一些注意的点

可以在前置过滤器中校验接口的签名，参考：简单API接口签名验证

网关里面登陆的用户需要和其它服务共享用户的登陆信息，可以把用户的信息存放到redis中进行共享

如果在开发过程中遇到问题，可加作者微信探讨
