聚合支付系统架构设计和商业模型分析

2019/7/31 posted in  一图胜千言 业务

参与了聚合支付业务系统的开发，总结一下

技术栈

  1. 使用ansible发布代码和配置
  2. 使用kong作为前端网关
  3. 使用jenkins做自动化测试
  4. 使用sonarqube做代码规范检查
  5. 使用gogs做代码版本管理
  6. 开发githook系统作为git事件的订阅器，自动化git事件的处理，比如发送钉钉通知
  7. 开发自己的框架系统，对源码比较了解，方便持续开发
  8. 使用xxl-job做定时任务管理系统
  9. 使用graphite, statsd, grafana做监控可视化系统
  10. 使用阿里云日志平台做日志存储，以后对日志的数据分析
  11. 使用阿里云MaxCompute大数据处理系统
  12. 使用supervisor管理持久运行的进程
  13. 使用ssh tunnel转发内网端口，使用内网服务器，可以减少云服务器花费
  14. 使用airflow作为任务编排系统
  15. 使用terraform管理kong网关配置
  16. 使用consul作为服务注册中心
  17. 使用钉钉做异常报警
  18. 使用beanstalk做消息队列
  19. 订单表使用程序进行分库分表
  20. 使用ldap做开发系统的用户中心，集成jenkins、gogos、grafana等系统
  21. 使用gitlab的issue做用户反馈的问题管理系统
  22. 使用mkdocs作为文档管理系统
  23. 使用gitbook生成开发平台文档
  24. 开发yum的server存放和安装自定义的rpm包

其中githook系统可能比较有特色，一般不会单独开发hook系统

核心交互流程图如下：

商户系统

聚合支付系统的商户源自最上游支付通道的商户，比如微信支付的商户参考：

  1. https://pay.weixin.qq.com/index.php/core/home/login?return_url=%2F
  2. https://www.xunhuweb.com/blog/738

支付宝支付的商户参考：

  1. https://b.alipay.com/signing/productDetailV2.htm?productId=I1011000290000001002

支付配置系统

系统会接入多个聚合支付的服务提供商供商户选择，商户可以注册成多个聚合支付服务提供商的客户，然后在系统中选择一个提供商生成二维码

门店系统

一个商户下可能有多个门店，每个门店的收款码需要区分，这就允许一个商户下有多个收款二维码了，（可能根据门店数量收取开户费用）

一些注意的点

虽然微信、支付宝等具有子商户管理的功能，聚合支付平台会对这些商户做一个统一的管理，聚合支付平台也需要维护商家完整的商户记录

数据格式转换

聚合支付系统后端有多个支付提供商，每个支付提供商提供的接口都不统一，在聚合系统中需要对这些差异进行抽象封装，使得容易维护和扩展。

订单存储与透传

作为聚合支付商，订单需要往后端的支付渠道商传递，但是一般系统也会记录订单，供商户在后台进行查看

接口测试-民丰银行

发起支付分为主扫和被扫，主扫使用用户的openid调起支付，被扫使用用户的auth code调起支付，这里拿民丰银行的被扫举例如下

请求数据

curl -H 'Host: pay.zhunan.top' -H 'User-Agent: GuzzleHttp/6.3.3 curl/7.65.1 PHP/7.0.33' --data "REQ_PARAM=%7B%22cusid%22%3A%22402000058110696%22%2C%22device%22%3A%22100018363%22%2C%22device_type%22%3A%22001%22%2C%22device_id%22%3A%22990000862471854%22%2C%22trxamt%22%3A1%2C%22reqsn%22%3A%2200000000001%22%2C%22paytype%22%3A%22A04%22%2C%22randomstr%22%3A%225d3e97fccd90f%22%2C%22authcode%22%3A%22111111111111111111111111%22%2C%22appid%22%3A%2200016155%22%2C%22key%22%3A%22mlR0VmQztiGtqCGy%22%2C%22sign%22%3A%229BA2AD0C92DC110B758924BD1A04B6D6%22%7D" 'https://pay.zhunan.top/fusepay/webservice/apiweb/pay.scan'


curl -H 'Host: pay.zhunan.top' -H 'User-Agent: GuzzleHttp/6.3.3 curl/7.65.1 PHP/7.0.33' --data 'REQ_PARAM={"cusid":"402000058110696","device":"100018363","device_type":"001","device_id":"990000862471854","trxamt":1,"reqsn":"00000000001","paytype":"A04","randomstr":"5d3e97fccd90f","authcode":"111111111111111111111111","appid":"00016155","key":"mlR0VmQztiGtqCGy","sign":"9BA2AD0C92DC110B758924BD1A04B6D6"}' 'https://pay.zhunan.top/fusepay/webservice/apiweb/pay.scan'

扣款成功响应数据如下

{
    "appid": "00016155",
    "cusid": "402000058110696",
    "fintime": "2019-07-29 14:53:51",
    "randomstr": "l99cQXDF",
    "reqsn": "00000000001",
    "retcode": "SUCCESS",
    "sign": "4B669B632CE4F3BE8812BA0AB8CEBB3B",
    "trxstatus": "0000"
}

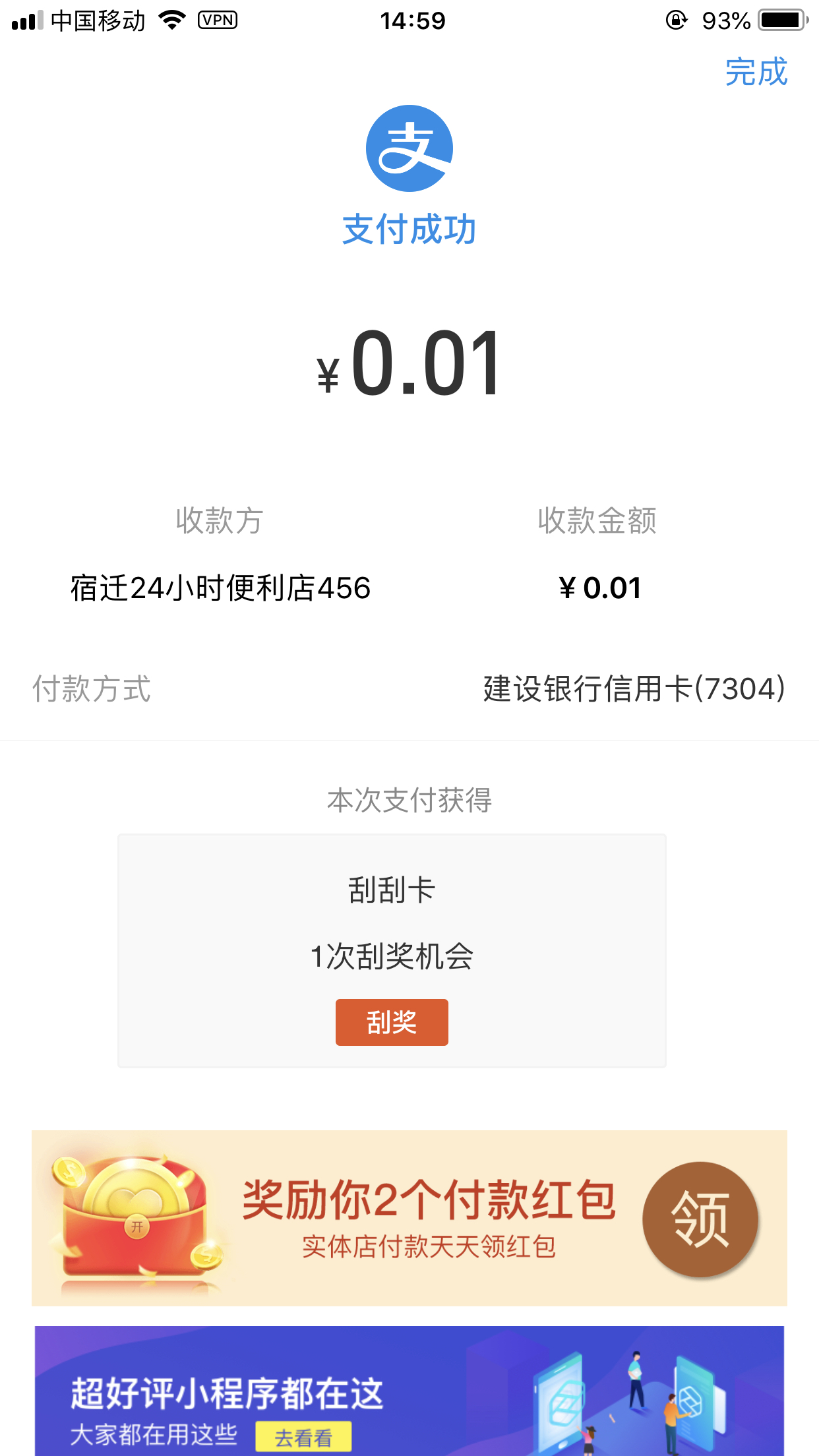

支付宝显示扣款成功
IMG_81602716ADDB-1

商业模型

聚合支付因为申请比较容易，竞争压力大，盈利一般有下面几种方式

  1. 作为第一级代理分取利润
  2. 收集数据进行挖掘后开发成产品
  3. 使用平台的微信支付公众号支付、用户支付后关注平台公众号，开发粉丝经济

产品推广

  1. 销售到店推广安装
  2. 大型连锁商场合作

一些注意的点

这个支付主要是获取用户的授权码(auth_code)，透传到最终的支付宝商户，这个商户对授权码对应的用户进行扣款

appid和key都需要参与sign计算

支付成功不能以下单成功为依据，比如手动去查询订单状态或者等待支付通道的回调过来，订单状态变成了支付成功为依据

支付系统涉及到资金的流转，在业务异常时，能够快速定位错误就非常重要了，核心调用尽量添加完整日志的记录，比如调用三方支付通道的支付接口时，通过日志记录下调用的详细信息

作为第四方支付平台，一般也会提供开放接口供调用，并且会提供详细的接口调用文档，或者支持多语言的调用（比如java、php）这个开发的支付接口

为了尽可能增加安全性，支付相关的接口一般都会添加签名、https协议等

代码结构的统一和数据格式的统一

专业术语“进件”，就是把商户录入到支付系统里，让商户使用支付平台的收款码进行收款。

机构就是代理，可以给在这个机构下入驻的商户定手续费率

参考资料

持续更新中...
